太阳能机组

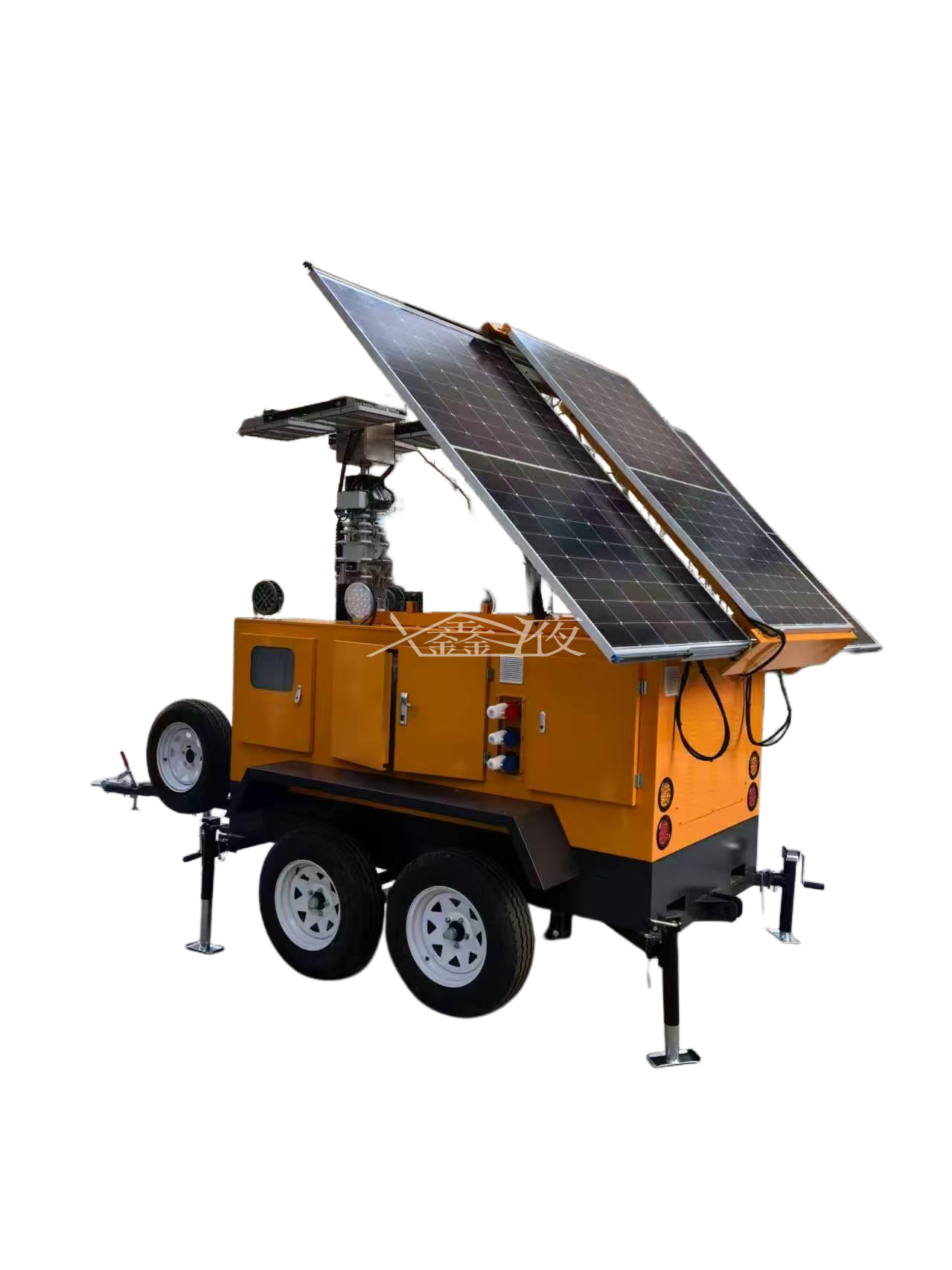

太阳能照明灯塔-油电混合照明灯塔
产品简介
News Center
新闻中心型号：SPW6130SN
一：SPW6130主要技术参数
光源类型 | LED |
功率 | 4x500W |
频率 | 380V/220V |
光源类型 | 模组式 |
灯壳材料 | 铝质 |
驱动类型 | 电子性 |
光通量 | 4 ×58500lm |
数量 | 4个灯具 |
光照度 | 50米小于等于65LX |
外壳防护 | IP65 |
绝缘等级 | I |
灯盘旋转角度
| 上下358度 |
左右0-358度 | |
主杆 | |
结构 | 8节9米（杆子净高度） |
总高度 | 10米（灯具最高点与地面垂直距离） |
主杆结构 | 钢丝联动 |
表面处理 | 热镀锌 |
特性 | 液压升降 |
升降时间 | 最高点升起事件小于50S 下降事件小于60S |
整机参数 | |
整机重量 | 1550kg |
总机外形尺寸 | 2800*1700*2550 |
发动机品牌 | 玉柴国五三缸水冷机 |
发动机功型号 | 8KW |
发电机品牌 | 神驰 |
发动机功率 | 6.5KW |
油箱容量 | 50L |
太阳能电池板 | 4*450W |
电池 | 6*200AH |
集中控制器 | 3KW |
燃油消耗比 | KW/H=0.65 |
支撑脚方式 | 手动 |
行走方式 | 牵引 |
搬运方式 | 支持铲车孔 支持吊车孔 |
操作说明（图示）
一:发动机控制区
1.1电瓶开关：先打开发电机组电瓶开关。指示灯点亮，证明启动电瓶正常
1.2：发电信号灯，发电机启动之后，信号灯自动点亮
1.3：市电信号灯，市电接入之后，市电指示灯自动点亮
二：发电机控制器
2.1打开钥匙，让电门锁通电
2.2按控制屏上的绿色启动键，发电机组延时自动启动
2.3红色的键为停机键，按下之后，发电机组会延时自动熄火
照明灯具控制区
3.1：发电开关为380V系统总开关
3.2市电开关为市电和MPPT系统自动切换开关
3.3灯具总开关设计为带漏电四盏灯具总开关
3.4灯一组和灯二组设计为分路开关，一个开关控制2盏灯具
照明方位控制区（设备顶部安装灯具的全自动云台）
4.1预备为控制方位区分路总电源，第一步先打开此按键，按键设计为自锁式按钮，按下去即可
4.2水平正转为水平方向正向旋转，点动设计按钮，手拿开旋转动作停止
4.3水平反转为平方向反向旋转，点动设计按钮，手拿开旋转动作停止
4.4竖直正转为上方向旋转，点动设计按钮，手拿开旋转动作停止
4.5竖直反转为下方向旋转，点动设计按钮，手拿开旋转动作停止
4.6复位，复位为停止后设备不用了，按下此开关，所有的动作会一键归为到初始状态，此开关为自锁设计，按下之后其余所有“控制方位区”的按钮均自动断电，所有动作完全复位后，此开关必须在按一次，关闭此功能
液压升降控制区
5.1灯杆升为主体升降杆向上升为点动设计，手按着一直升，手拿开停止升
5.2灯杆降为主体升降杆向下降为点动设计，手按着一直降，手拿开停止升
遥控和面板
6.1：遥控和面板控制为二档设计开关，根据面板和遥控操作需要，来自行设计
遥控器单独介绍：
图解（遥控器为专机专用遥控器，请勿丢失）
7.1灯1/灯2， 一个开关控制二盏灯具，按一次开二盏灯具，在按一次关闭二盏灯具，灯具开关为自锁设计
7.2 预备为控制方位区分路总电源，第一步先打开此按键，按键设计为自锁式按钮，按下去即可
7.3水平正转为水平方向正向旋转，点动设计按钮，手拿开旋转动作停止
7.4水平反转为平方向反向旋转，点动设计按钮，手拿开旋转动作停止
7.5竖直正转为上方向旋转，点动设计按钮，手拿开旋转动作停止
7.6竖直反转为下方向旋转，点动设计按钮，手拿开旋转动作停止
7.7太阳能板升，是指电池板正向0-60度调节，点动设备，正常发光角度为40度左右
7.8太阳能电池板降，是指电池板充满电之后一键收纳到初始状态
7.9灯杆升为主体升降杆向上升为点动设计，手按着一直升，手拿开停止升
8.0为主体升降杆向下降为点动设计，手按着一直降，手拿开停止升
燃油系统：机器加0号柴油，油箱为50L设计，机油为柴机油，液压油位标准液压油
