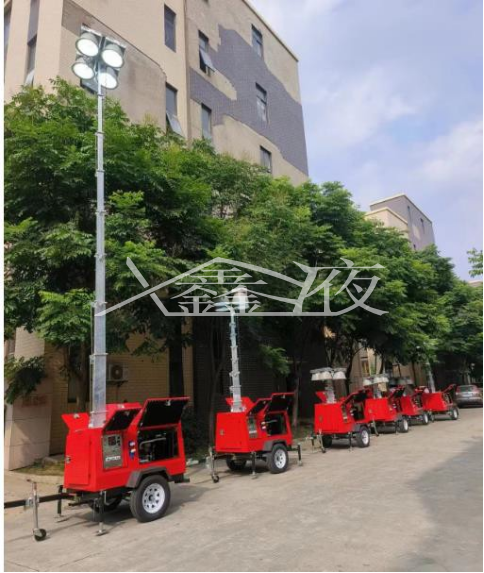

新闻中心SPW6130S移动式照明装置组装
一．性能特点
独特的 LED 设计使光线能直线射出，为工地提供最佳的照明效果。不需任何工具，每 盏灯均可独立调校。快速的电源连接为运输前的准备更简易的拆卸。可 360 度旋转的主桅杆 允许在升高后，根据不同需要，对光线进行调节。紧凑、加强型的灯塔提供非凡的照明，加 强型及拖车式的灯塔特点是紧凑及轻巧的设计、使运输变得轻松容易。
附加优点：
+机器主体外壳带上锁功能，并经粉末涂料处理，能全天候保护主体内的所有软件。主桅杆 及灯罩是经镀锌处理，提供卓越的防腐蚀效果。
+机器本身带 5 个经镀锌处理的千斤顶支撑架，不管在高低不平的工地、抑或强风下、亦能 提供可靠及平衡的支持。
+独立的智能化发动机控制模块为保护发动机提供全面的检测，为日常养护带来极大方便。
+可靠的 3000 转|分钟柴油水冷发电组增加工作寿命，甚至在寒冷天气下，自带预热功能， 启动依然轻松。发动机的加油箱为 120L，等低油量及冷却液温度过高的情况下自动关闭发 动机，从而确保发动机不受损坏。
+配置齐全的托架适合高速公路上使用，并提供组合式球形栓，14 寸轮胎，4 个千斤顶手动 支撑架等。
二、主要技术参数
光源类型 | LED |
功率 | 4x400w |
频率 | 50hz |
灯壳材料 | 铝质 |
光源类型 | LED |
光通量 | 4×45200lm |
数量 | 4 个灯具 |
外壳防护 | IP65 |
绝缘等级 | I |
灯盘旋转驱动方 式 |
电池驱动（在无燃油动力状态下，自然调节角度） |
灯盘旋转方式 | 0-90 度上下，电动推杆 |
主灯杆旋转方式 | 手动滑轮组 |
主杆 | |
结构 | 8 节 9 米 |
总高度 | 9 米 |
升降方式 | 液压 |
液压站驱动方式 | 电池驱动（在无燃油状态下自然升降） |
主杆结构 | 钢丝联动 |
表面处理 | 热镀锌 |
特性 | 液压升降 |
液压驱动电瓶 | 100Ah |
整机参数 | |
整机重量 | 1050kg |
总机外形尺寸 | 2700*1500*2280mm |
发电机组 | 8KW |
额定功率 | 6.2KW |
最大功率 | 6.4KW |
发电机去冷却方 式 | 型号：久保田 Z482， 缸体：2 缸四冲程 启动方式：电启动 转速：3000rpm |
冷却方式 | 水冷 |
冷却液 | 防冻液 |
燃油容量 | 120 |
持续工作时间 | 85 小时 |
移动方式 | 前车牵引 |
搬运接口 | 预留叉车孔 |
刹车方式 | 手刹车 |
车轮 | 15 寸 |
辅助散热方式 | 二翼侧开 |
产品使用方法。
1、安装牵引支撑杆 打开包装箱，在拖车轮轴下面位置取出牵引支撑杆，先装上定位销子，然后装上可升降支撑轮，拧经固定螺丝，摇动升降扳手，使机组整体处于近水平状态。
2、安装拖杆 用支撑物将车体前部顶起，然后打开车体侧门。用扳手将车体内部固定 L 型支架的螺栓拧下，然后抽出 L 型支架。将拖杆插入车体，用螺栓固定在车体内部，随后放下前支撑脚，调节支撑脚到合适高度。 然后插上固体销。将车厢内部的锁链取出，挂在车厢底部两侧的铁环上随后用锁链钩住拖杆 的挂钩；最后移出支撑物。
3、安装后支撑脚 拔掉车厢尾部两侧固定后支撑脚的插销拔出支撑脚到合适位置，然后插上固定销。摇动摇杆调整后支撑脚高度，使车轮离地，车体重量落在支撑脚上。
4、安装灯头
拧下升降杆顶部横梁固定灯头的螺栓；然后调节 4 个灯头的安装支架致水平位置。
5、将 4 个灯头依次固定在两根竖梁上。
6、将 4 个灯头的输入电缆线快速接头接到对应主线街头上；保证公母插头对应合适，就不会 接错。
7、拉开所有的横杆直到定位梢自动插上，将支撑脚撑起使撑脚和地面牢牢接触以抗强风，
注意；如果横杆没有完全展开或支撑脚没有牢牢接触地面，严禁升起灯杆，支撑脚受损或灯 杆高度，灯杆杠翻倒可能导致严重伤害甚至死亡）
8、松开杠杆支架上的螺栓，摇动拖杆上的绞盘机直到灯杆立直，随后将灯杆底部的安全插
销锁紧
9、起动投光灯，发电机，运行灯塔照明功能
A 检查柴油机和机油位置和水箱水的位置，初次加油请排光油管内的空气，后面如果油用尽 了也需要排空气。起动柴油机请参考操作手册 注意；请检查是否接好所有的地线，特别安全措施，打开线杆，将地线牢固接到杆和车架
B 起动柴油机前，确保空气开关在 OFF（关）的位置 按下控制面板上电源开关，控制器通电，选择手动启动，按下启动按钮，直到柴油机动行平稳
C 将主断路器（灯具的总控制开关）按到 ON（开）的位置
D 依次打开光源控制开关，可以选择同时启动，也可以等前面灯亮度提高后再开后面的灯， 直到所有的灯都亮。灯具的起动时间约为 5——10 分钟，为气体放电灯金卤灯。 10、关闭灯塔照明功能，停下柴油机，降下灯塔
A 关闭每台灯对应的断路器（灯具的控制开关）到 OFF（关）的位置，再将总主断路器（灯 具的总控制开关）打到 OFF（关）的位置
B 按控制器上 STOP（停），停下柴油机
注意；如果任一断路器（灯具的控制开关）处在 ON（开）的位置，不要停下柴油发电机 C 将灯杆上的绞盘机返回旋转，灯杆回收
D 松开安全锁，交反向摇动拖杆上的绞盘机，灯杆缓慢倒下，并平稳慢倒下放在灯杆支架上， 并插上螺栓。
注意；灯杆放在支架上后要检查固定插销是否插到灯杆上，以防灯杆移动
11、移动灯塔
灯可以挂在车后移动，或拿下横杆放在箱内移动，确保前头拖杆锁紧，将横杆和支撑脚完全收回直到定位销自动锁上 注意；至少等灯灭后十五分钟再移动灯塔，如果灯处在炽热情况下移动灯塔可能造成灯泡的破裂
